Maîtriser les contraintes de tracé

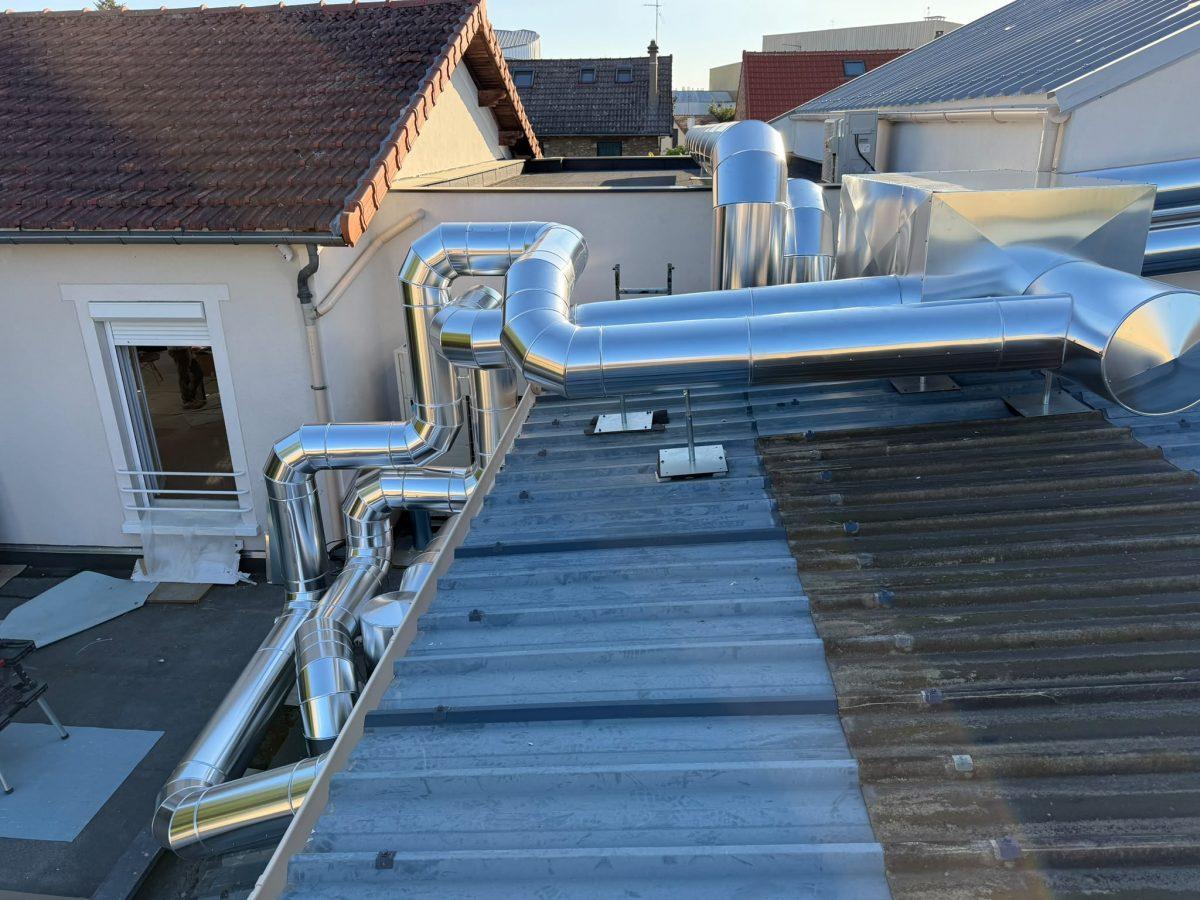

À Saint-Maur-des-Fossés, ERCE a réalisé un réseau aéraulique extérieur dont la configuration impose un travail précis sur les cheminements, les changements de section et le supportage.
L’installation se développe sur plusieurs niveaux de toiture, avec de nombreuses singularités. Une configuration où la qualité de mise en œuvre participe directement aux performances du réseau.
📊 Maîtriser les pertes de charge dans un réseau complexe
Coudes segmentés, dérivations, changements de diamètre et transformations rythment le réseau.
Chaque singularité influence les pertes de charge et doit être intégrée au dimensionnement général. Le choix des sections répond notamment aux débits à transporter, aux vitesses d’air admissibles et aux contraintes d’encombrement disponibles en toiture.
L’enjeu consiste à conserver un cheminement techniquement cohérent malgré une architecture qui impose plusieurs changements de direction.
📐 Des raccordements réalisés avec précision

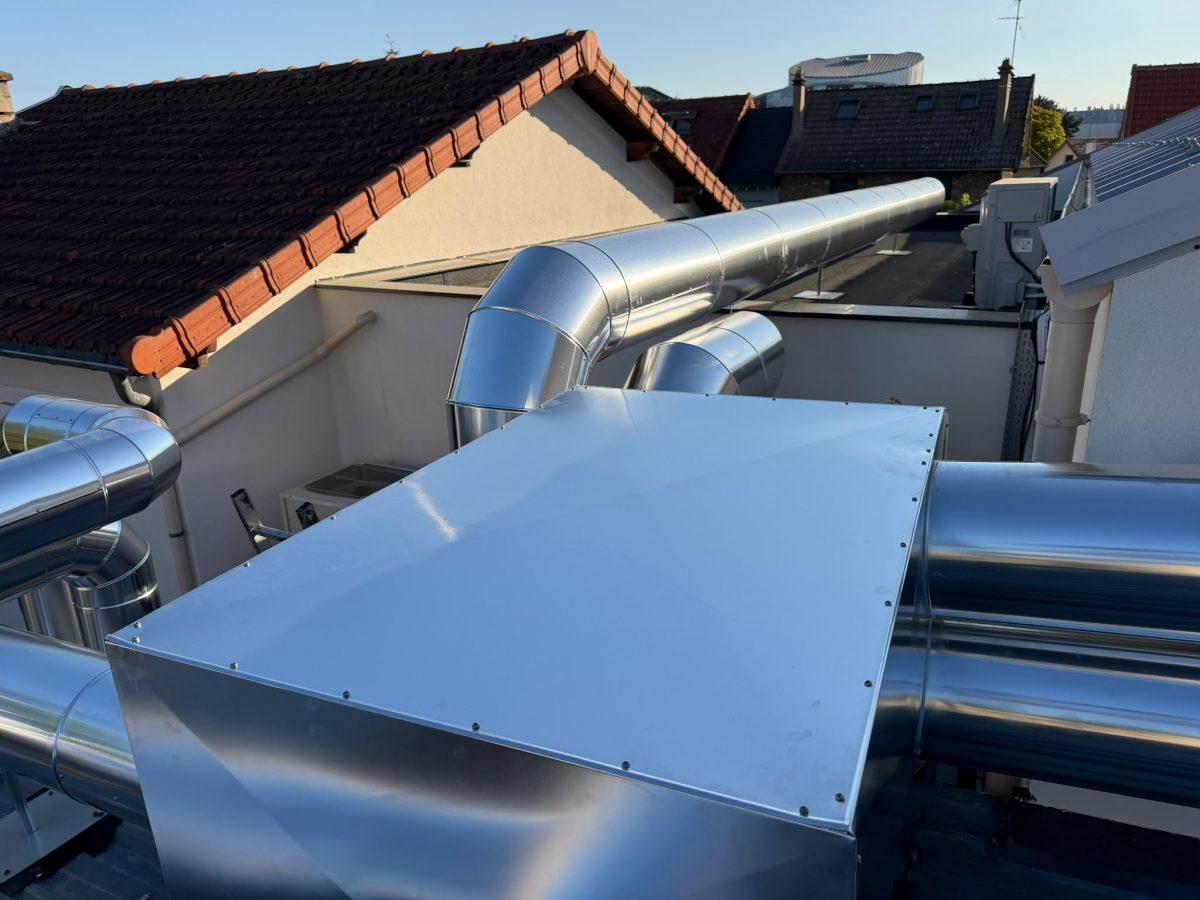

Les pièces de transformation et de raccordements ont fait l’objet d’un soin particulier.
La continuité des sections, l’alignement des conduits et la qualité des assemblages permettent de limiter les perturbations de l’écoulement et les risques de défaut d’étanchéité.
Sur un réseau aussi développé, la précision d’exécution devient déterminante.
🎛️ Préserver l’équilibre du réseau
Une fois les différents tronçons raccordés, la cohérence du réseau doit permettre d’obtenir les débits d’air attendus sur chaque branche. Les différences de longueur, de diamètre et le nombre de singularités créent des résistances différentes selon les circuits.
La conception du réseau et son réglage doivent permettre de compenser ces écarts afin d’assurer une distribution homogène. Cette étape participe directement aux performances de l’installation, mais également à la maîtrise des vitesses d’air et du niveau acoustique.
Sur une configuration aussi ramifiée, l’équilibrage aéraulique constitue donc le prolongement logique du travail réalisé sur le dimensionnement et les pertes de charge.
🔧 Supportage et contraintes d’une installation extérieure

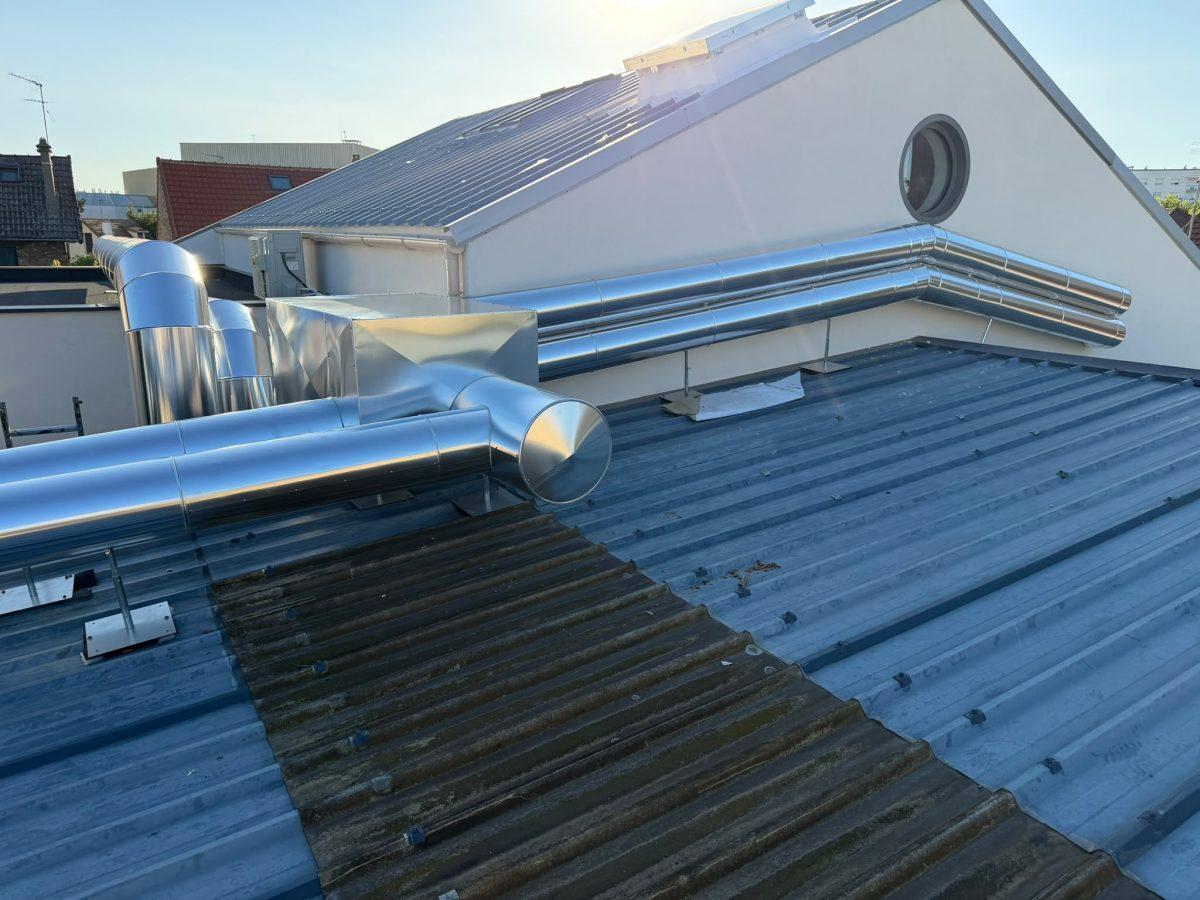

L’implantation en toiture demande également de maîtriser le supportage des réseaux, leur maintien et les dégagements nécessaires autour des équipements.
Les conduits métalliques sont exposés aux variations thermiques et aux contraintes mécaniques propres à une installation extérieure. Leur fixation doit donc permettre de maintenir durablement la géométrie du réseau sans reporter de contraintes excessives sur les raccordements.
Cette réalisation à Saint-Maur-des-Fossés illustre ainsi une partie essentielle du savoir-faire d’ERCE : transformer les contraintes aérauliques et architecturales d’une étude CVC en une installation techniquement cohérente et exploitable.
