Sur ce chantier situé à Chilly-Mazarin, ERCE est intervenu sur les réseaux aérauliques associés à des CTA constituées de trois blocs. L’installation extérieure a imposé un traitement spécifique des gaines afin de préserver leurs performances thermiques et de protéger durablement l’isolation.
🌡️ Une isolation en laine de roche de 50 mm sur les réseaux aérauliques

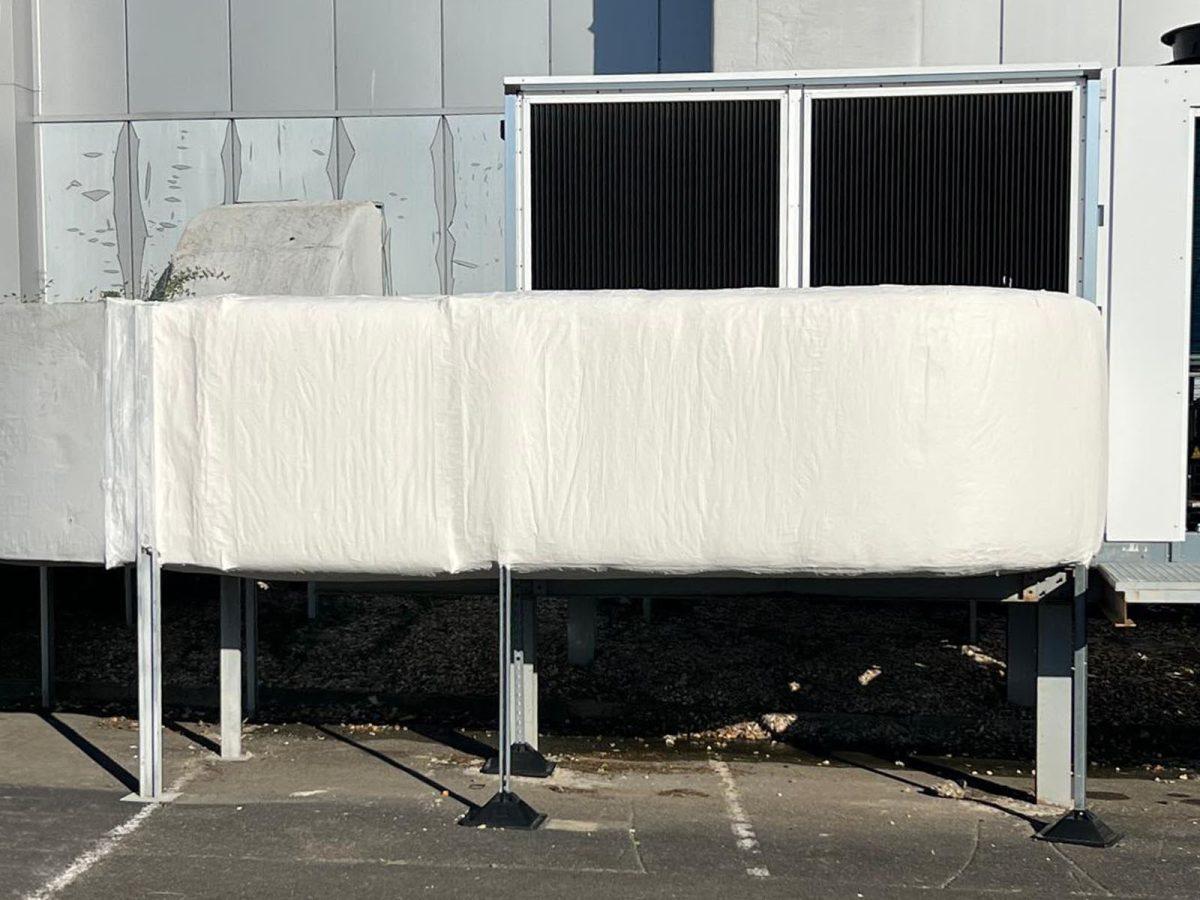

Les gaines de ventilation ont reçu ici une isolation en laine de roche de 50 mm d’épaisseur. Sur une installation extérieure, ce calorifugeage contribue à limiter les échanges thermiques entre l’air véhiculé et l’environnement, avec un impact direct sur le maintien des températures dans le réseau.
Le traitement doit rester continu sur les parties droites comme sur les changements de section, les coudes et les raccordements aux CTA. Ces singularités demandent une mise en œuvre précise : une rupture locale de l’isolation peut créer un point faible dans l’enveloppe thermique du réseau.
🧵 Toile et Flogul blanc : une finition adaptée aux gaines extérieures

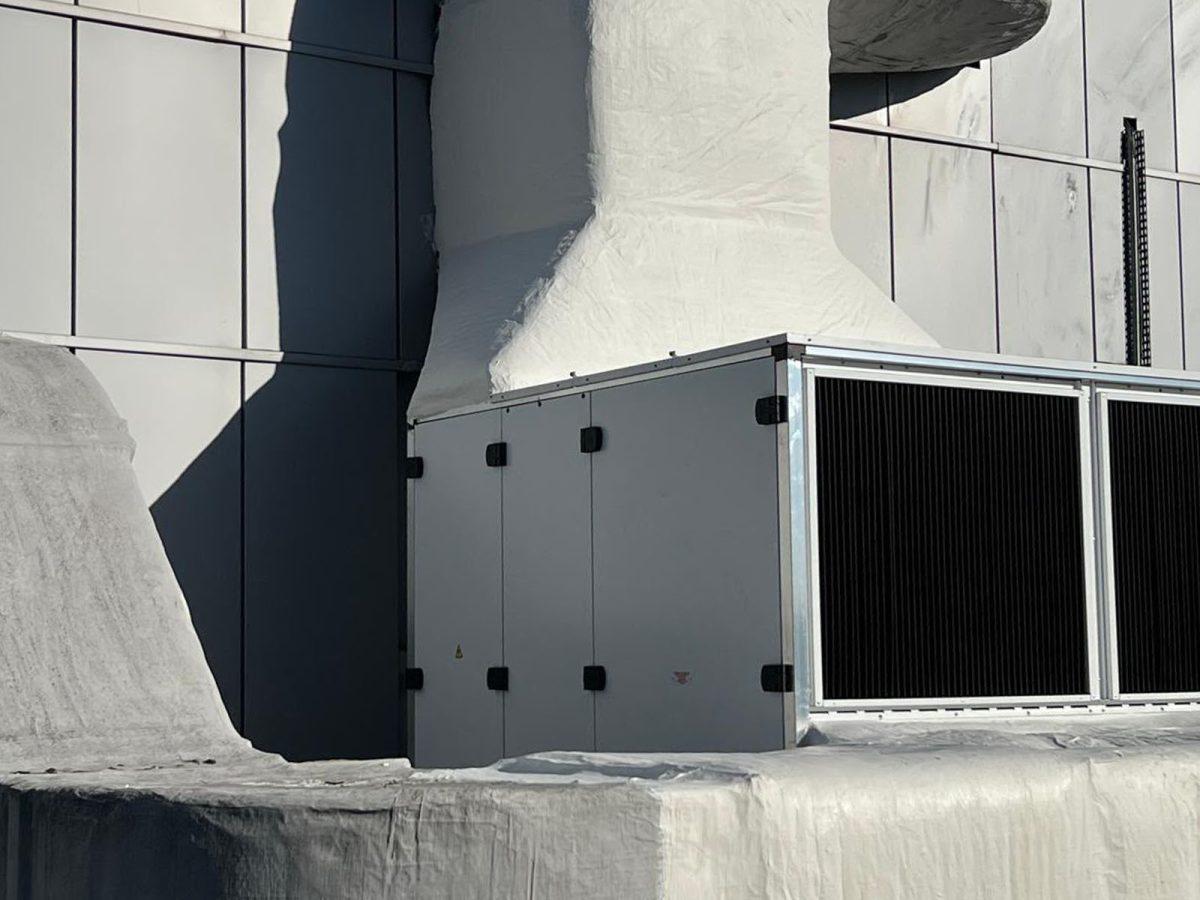

La laine de roche a été complétée par une finition toile avec application de Flogul blanc. Cette solution permet d’obtenir une enveloppe continue autour du calorifuge tout en accompagnant les différentes géométries du réseau, telles que le traitement des coudes, les remontées verticales et les raccordements . La finition épouse les formes complexes là où une protection rigide demanderait davantage de découpes et de pièces façonnées.
🔧 La continuité du traitement aux points singuliers
La qualité d’un calorifuge aéraulique se joue largement dans les détails. Les jonctions entre gaines, les changements de direction et surtout les interfaces avec les équipements doivent conserver une épaisseur d’isolant homogène.

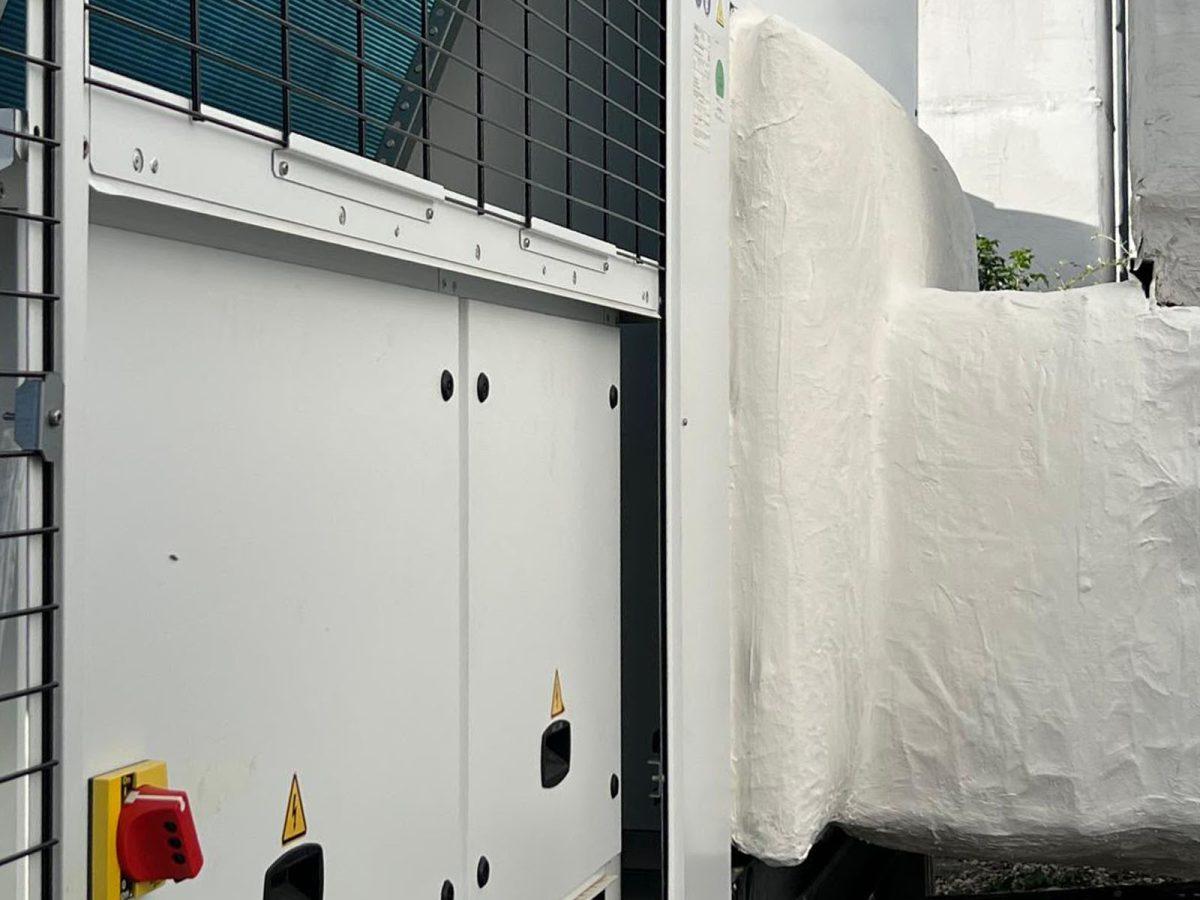

ERCE a donc porté une attention particulière au traitement de ces zones afin d’éviter les discontinuités thermiques et de conserver une enveloppe cohérente sur l’ensemble du réseau. Cette mise en œuvre doit également tenir compte de l’accessibilité des équipements. L’isolation ne doit pas gêner les opérations futures de contrôle et de maintenance des CTA.
🏭 Une installation pensée comme un ensemble
Avec trois blocs constituant les CTA, les liaisons aérauliques participent directement au fonctionnement global de l’installation. Le dimensionnement des gaines, leur raccordement et leur isolation doivent être considérés ensemble.
À Chilly-Mazarin, le travail réalisé par ERCE illustre cette approche technique : assurer la continuité du réseau jusque dans son traitement thermique extérieur, avec une isolation en laine de roche de 50 mm et une finition adaptée aux contraintes du chantier et à la géométrie réelle des gaines.
