Maintenir la continuité thermique
À Pantin, ERCE est intervenu sur les canalisations d’un réseau de chauffage urbain alimenté par géothermie. La particularité de cette installation tient au cheminement d’une partie du réseau à l’extérieur du bâtiment, entre façades et terrasses techniques.
Dans cette configuration, la qualité du calorifugeage ne se résume pas à l’épaisseur d’isolant mise en œuvre. Elle repose aussi sur la continuité de l’isolation thermique, le traitement des nombreux changements de direction et la protection durable de l’isolant contre les contraintes extérieures.
Maintenir la continuité thermique sur l’ensemble du parcours

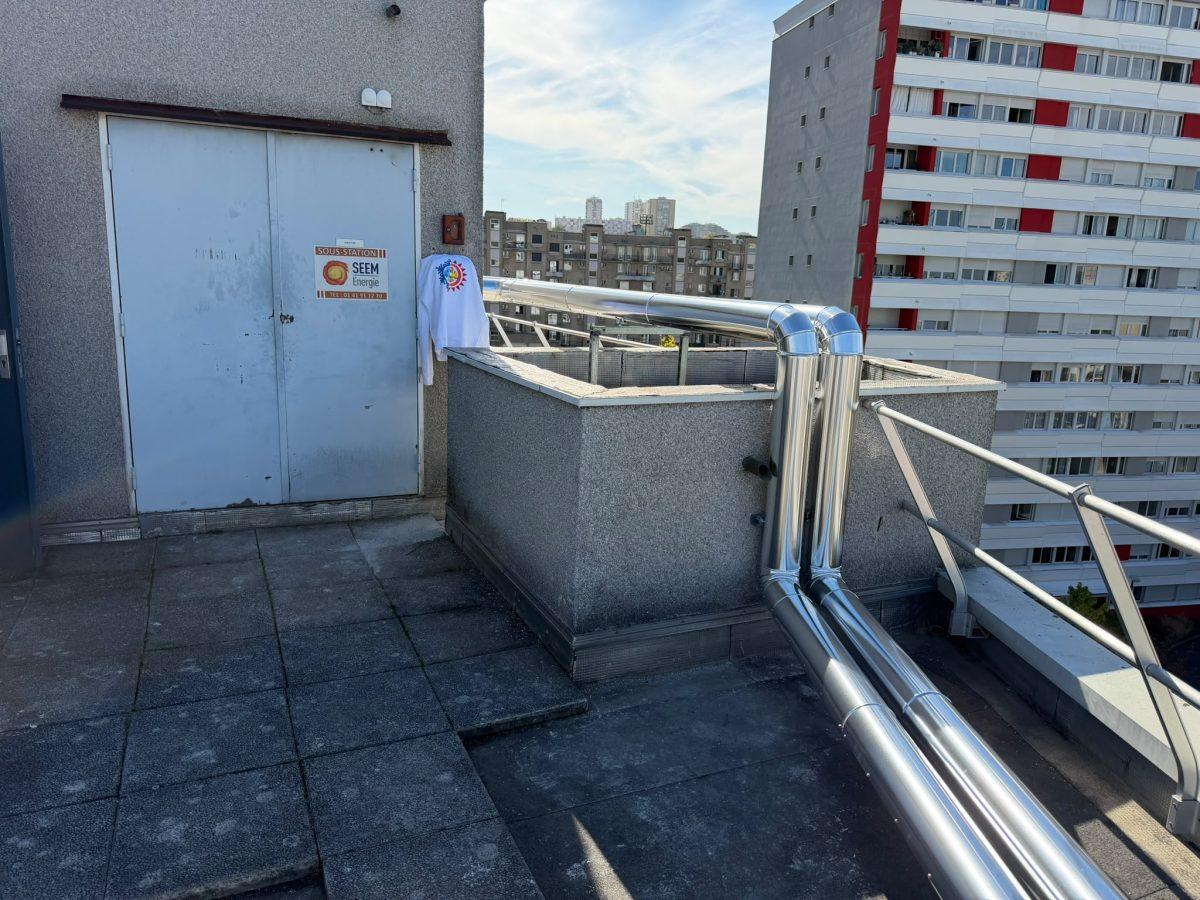

Les canalisations visibles sur ce chantier présentent un tracé relativement complexe : portions horizontales en toiture, montées verticales en façade, coudes à 90°, changements de niveau et pénétrations dans le bâtiment.
ERCE a réalisé le calorifugeage de ces tuyauteries avec de la laine de roche. Sur un réseau de chauffage, cette isolation limite les déperditions thermiques entre la production ou le réseau primaire et les équipements desservis.
Les points singuliers méritent une attention particulière. Un calorifuge performant sur les parties droites perd une partie de son intérêt si les coudes, raccordements ou traversées créent des ruptures importantes dans l’enveloppe isolante. La mise en œuvre doit donc suivre la géométrie réelle du réseau et conserver une isolation aussi régulière que possible.
La tôle Isoxal comme protection du calorifuge
En extérieur, la laine de roche ne peut rester directement exposée. Les canalisations ont donc reçu un habillage en tôle Isoxal, façonné suivant leur parcours.
Cette enveloppe assure la protection mécanique du calorifuge et le préserve des agressions liées à son environnement : intempéries, ruissellement, chocs ou dégradations lors des opérations de maintenance réalisées en toiture.
Le façonnage prend ici toute son importance. Les nombreuses pièces visibles sur les photos — coudes, raccords entre éléments horizontaux et verticaux, habillages des changements de direction — permettent de maintenir une protection continue malgré la géométrie du réseau.
Une intervention intégrée aux contraintes du bâtiment

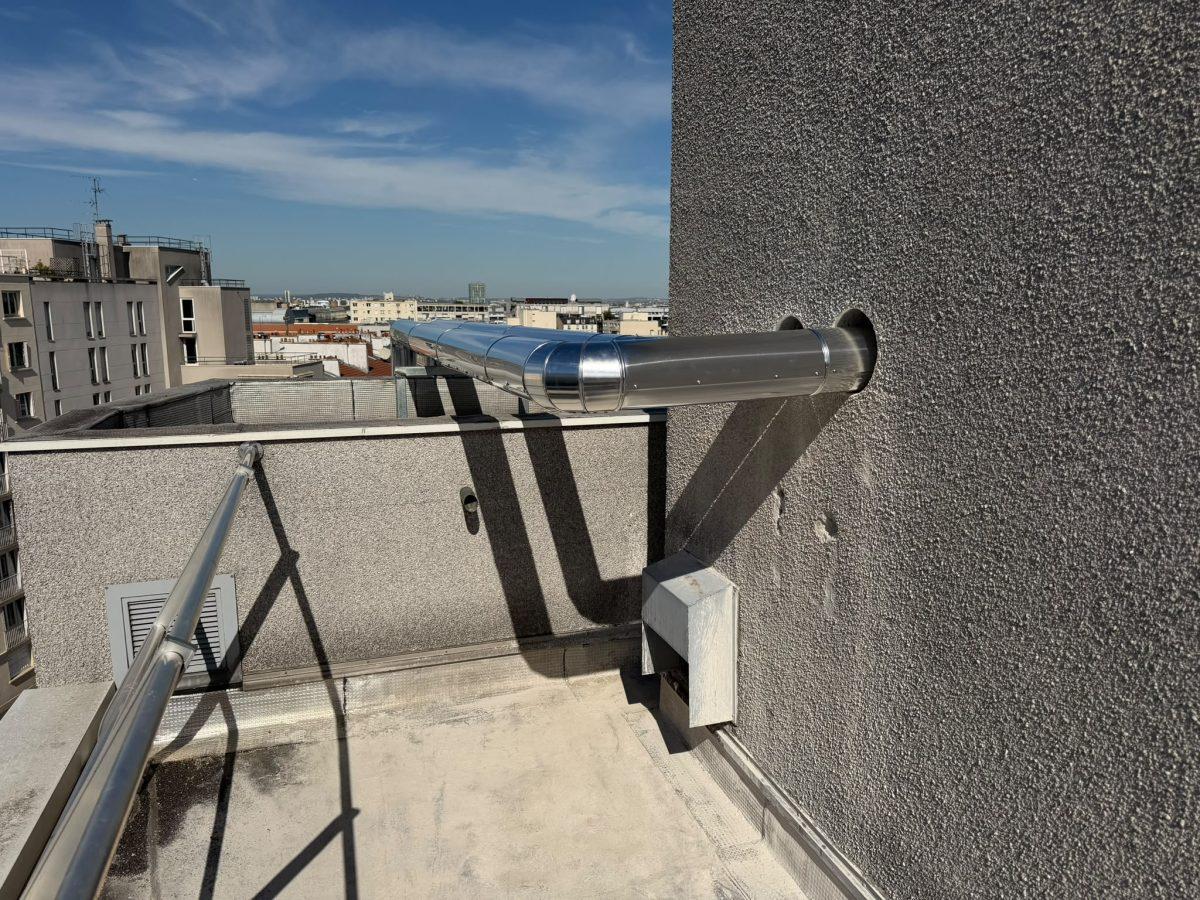

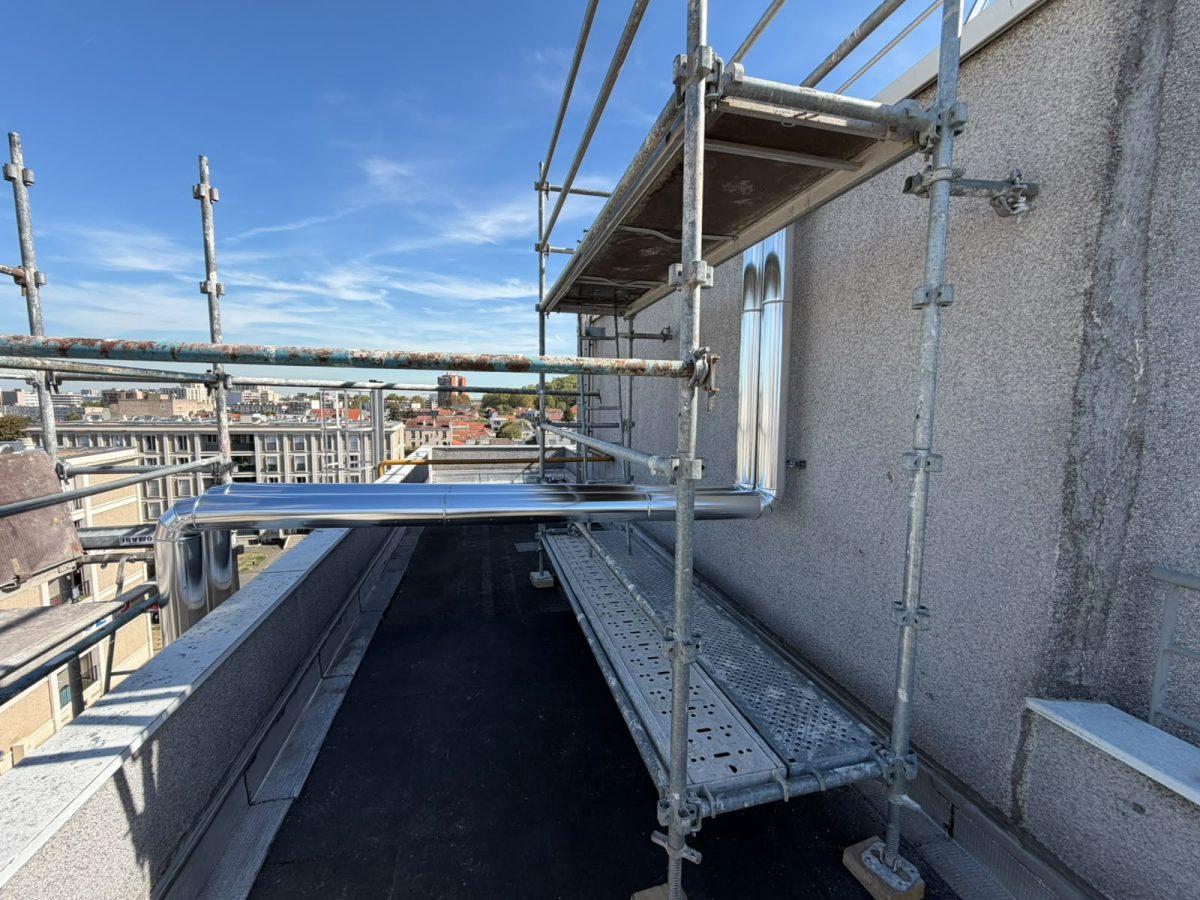

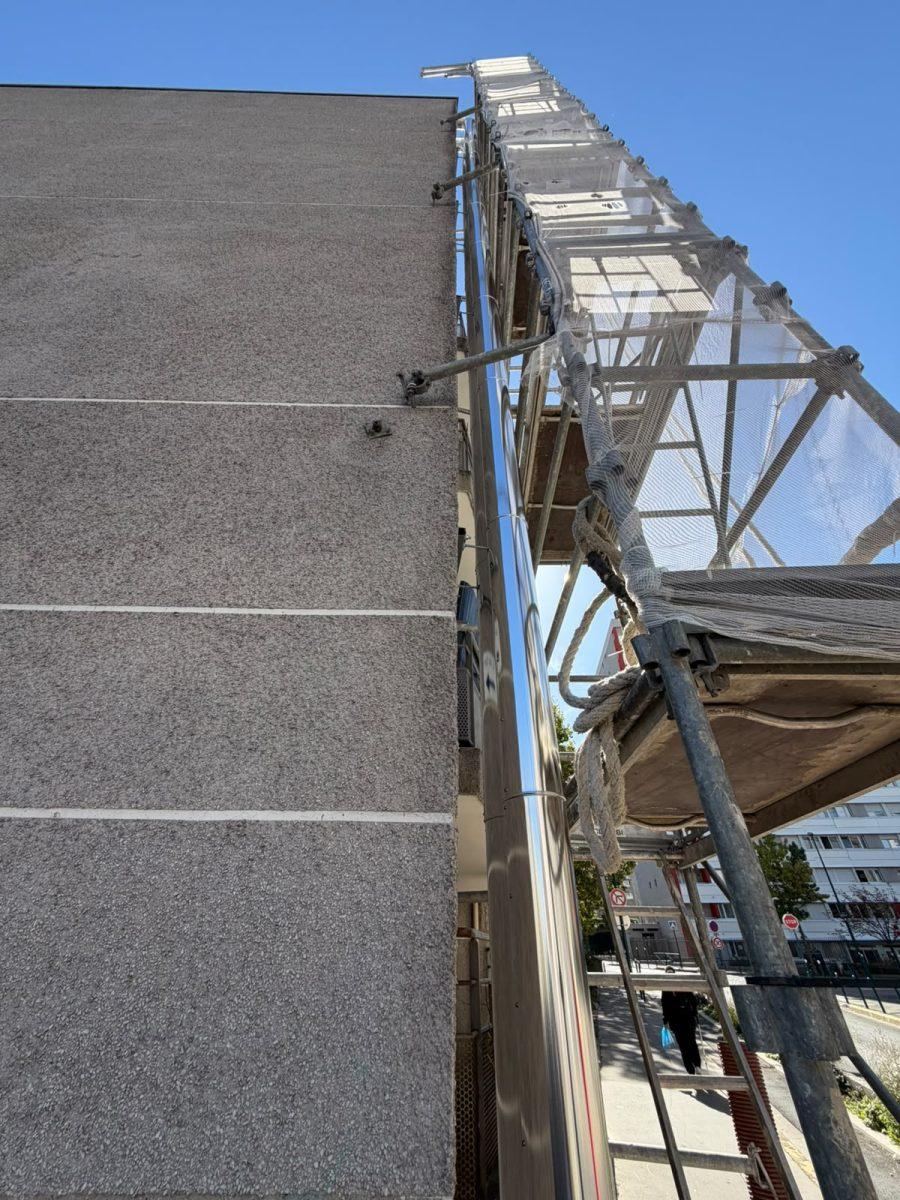

Le chantier présente une autre difficulté : l’accessibilité. Une partie des canalisations longe les façades sur plusieurs niveaux tandis que d’autres sections traversent les terrasses techniques. La présence d’échafaudages permet d’intervenir sur les portions verticales et sur les raccordements situés en hauteur.
L’implantation du calorifuge et de son habillage doit également rester compatible avec les contraintes du bâtiment existant : acrotères, équipements techniques déjà présents, circulations en toiture et accès nécessaires aux futures opérations de maintenance.
Cette réalisation menée à Pantin illustre ainsi un aspect concret du travail d’ERCE sur les installations collectives : assurer la continuité d’un réseau de chauffage jusque dans les zones extérieures du bâtiment, avec un calorifugeage adapté au tracé des canalisations et à leur environnement.
